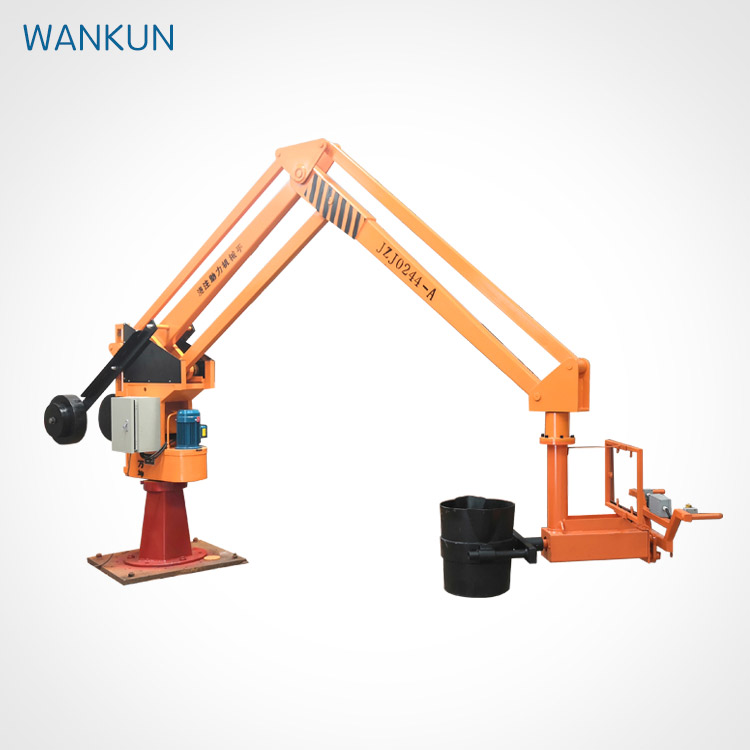

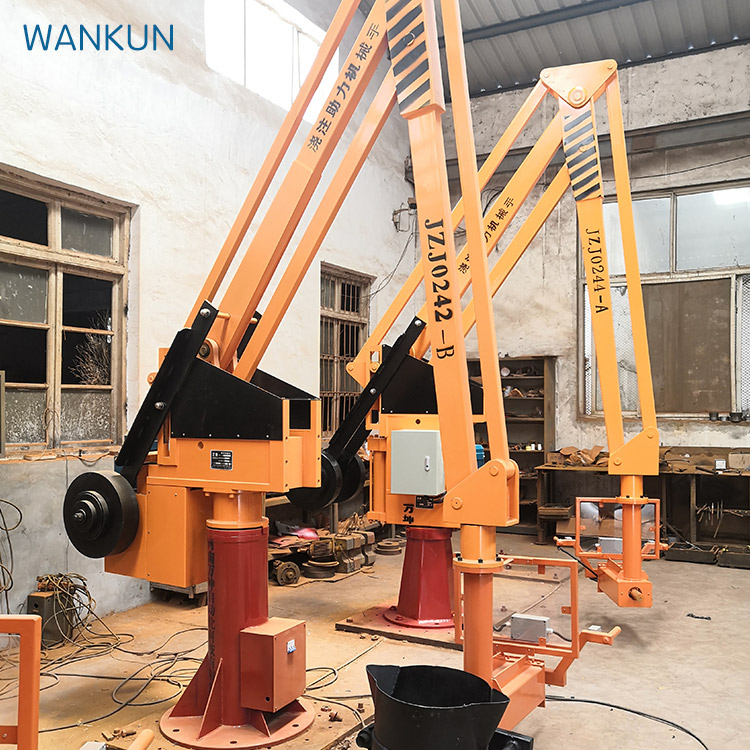

ZJZ röð hydraulic casting manipulator er ný tegund af lyftingu og lyfta búnað, með eftirfarandi eiginleika:

1, engin ferðast skipti, með því að nota eigin ferðaskrá silindrisins og buffertæki. Með hreyfanlegan hreyfanlegan hreyfanlegan hreyfanlegan hreyfanlegan hreyfing, er hreyfingin tiltölulega stöðug.

Hydraulic kerfið er búið með öryggisbúnað, sem hefur öryggisvernd virka í tilviki ofbeldi og svo framvegis, og forðast skaða hluta og slys jafnvægi krananum.

3. Zjz röð hleypa handrit er búin með hraða takmarkanir og sjálfstætt lækka virkni, sem getur gert þyngd fall meira fljótlega og spara orku neyslu. MANIPULATOR er hentugur fyrir HÍG HJÓG HJÓG EFFICIENCY LIFTING OG nákvæm staðsetningu og uppsetningu þYngdar hlutar innan 300 kg, sérstaklega fyrir miðjum og litlum FOUNdries. Það hefur kosti litla stærð, lágt hljóð, létt þyngd, nýja og þétt uppbygging, örugg og áreiðanlegur rekstur, einfalt og þægilegt viðhald, o.fl. Það er nýja vöru sem frelsar rekstraraðilinn frá handverki oft hlaða og losa

Hydraulic casting manipulator lyfta þungar hlutar er náð með eftirfarandi þremur tegundum hreyfingar samsetningu:

1, vertical lyfta hydraulic hreyfingu

2.Skráðu um fuselage handvirkt

Hreinsað horisontallega handvirkt

M áAin tæknilegar breytingar á ZJZ hydraulic drykkjandi handriti

Í borð 1:

Úti að teikna

Struktur og meginreglur

JZJ röð hydraulic casting manipulator samanstendur af fimm hlutum: fuselage, jafnvægi fjögur hringkerfi, hydraulic kerfi og rafmagnsstjórnun, kasta töskur umferð tæki.

1. skipulögð :

Þessi hluti samanstendur af grundvelli,

Hreyfingarsettur, armssettur, vertikal leiðbeiningarsettur, o.fl. Grundvöllurinn er hægt að setja á sement grunn (staðað) (sjá borð - fyrir grundvöllur) eða staðfest á hreyfanlegri körfu (hreyfanlegur). Líkaminn getur snúið í 345 gráður í kringum snúningarsettinn. Hreyfingarsetturinn er staðfestur á bakinu á líkamanum og leiðbeiningarhjól jafnvægi fjórar tengslumgerðarinnar fer upp og niður leiðbeiningarhringinn.

2, jafnvægi fjögur tengja rod vél:

Þessi hluti samanstendur af stóru arm, stóru arm flókin arm, lyfjandi arm, lyfjandi arm flókin arm, tengja stöng, styðjandi plötu og jafnvægi blokk og aðrar hluti. Tveir hliðar hægingarstaða milli styðjandi plötu og tengjandi stöng eru horisontal hreyfðir með par af einstökum röð bolta leigjum á leiðbeiningarljósi líkamans. Hliðarhluta stóru armans er tengd við höfuð pistón stöng hydraulísks silindursins í gegnum nútinn og vertikal hreyfing er gerð í gegnum leiðbeiningarhlutann. Stækkun jafnvægi er sett á stóru armann tengd með fjórum tengslum, sem er jafnvæ

3 Hydraulic kerfi:

Kerfið samanstendur af hraðflutningspumpi, rafmagnsvefnum, innflutnings- og afturflutningsolíubúnaði, öryggisvefnum, húðflutningssilindri og svo framvegis. Þegar rekstraraðilarinn ýtir á hækka (eða falla) hnappinn, hydraulic olíu í gegnum rafmagnsvefnum inn í silindri, neðri herbergið, ýtt niður (eða upp) hreyfingu stöngunnar, í gegnum fjórum tengslum hækka meginreglu, svo að hreyfa hækka hreyfingu þyngra hlutanna.

Þegar lyfjandi þyngd yfirheyrir 1,1 sinnum verðmæta þyngd, er öryggisvatnið opnað og losnað, þannig að þyngd er ekki hægt að lyfta, svo að vernda öryggi alls hydraulic jafnvægi kranans. (sjá mynd 4 fyrir meginreglu)

4. rafmagnsstjórnun hluta:

Þessi hluti samanstendur af mótor, plasthús hringrás, fúsa, stjórnun hnappur, AC tengil, lítill relé, stjórn umbreytandi, o.fl. (sjá töfluna 2). vélin notar þriggja stig 380V, 50HZ rafmagn (þriggja stig fjórar línur), hlutlaus línu ætti að vera fast tengd.

Notkun 24V rafmagnsflutnings. Fjármagnsljósið er hægt að leiða frá neðsta hliðina á stýrikerfið eða frá vinstri hliðinni á rafmagnsskápnum. Þegar loftsljósið er slökkt á, er sjálfkrafa endurheimta hnappur útbreiddarinnar alltaf slökkt á og kerfið byrjar að vinna eftir að fjarstýrikerfið er slökkt á. Trykktu á upp eða niður hnappinn (sjá mynd 3) til að hækka eða lækka útbreiddarinn.

Slingur

Fimmti hluti:

Upplýsingarnar hluta samanstendur af samskipta stjórnun tæki og horisontal Mo snúning tæki. Rao Bao fá ramma samsetningu. Með því að fara í gegnum stjórnun litun, er hægt að stjórna skurðinum til að fara upp og niður til tæknilegrar byggingar, og handbremsa er hægt að þrýsta til að snúa. Horisontal snúning tæki gerir rekstraraðilinn kleift að beita auðveldlega. skurðinn uppbygging ramma ætti að vera tengd skurðinum.

Pakking, flutningur, uppsetningu og framkvæmd

1. pakka, flutninga og safna

Þegar flutningur er, er allt vélin fest á sérstökum flutnings neðri ramma, og jafnvægi fjórum bar tenging er fest á líkamann með fastum plötum, svo að það geti ekki skrítið fram og til baka.

Hluti af búnaði og eldsneyti var vatn með rigningu. Allur vélin er einnig hægt að skipta í þrjá hluta: fuselage, jafnvægi fjórum bar tengingarkerfi og gegnþyngd hluti til pakka og flutninga. Hluti samsetningu vél samkvæmt grafinu, setja af vakt og vertikal leiðbeiningar plötur, eftir kranan í höfuðarmönnum, til að jafnvægi fjórum bar tengingu, aðgerðarmann, jafnvægi við arm styðja plötuna á annarri hlið krossins á arm á stigi efri leiðbeiningarinnar, leiðbeiningarhjólinn á fjórum tengjandi stöngum og stöngum stöngum sameiningu, tvö leiðbeiningarhjól sett í miðju vertikal leiðbeiningarpl

2. uppsetningu og framkvæmd

Vinsamlegast lesið leiðbeiningarnar vandlega áður en þú setur vélina. Á uppsetningu, kalibreraðu stigi betónu grunnvöllunnar og lagaðu þá alla vélina á grunnvöllinn. Dragið sprengilinn til hámarks vinnuverndarhæðar á sama hæð og gerðu hringrás hreyfingu 340 gráður. Finndu horisontalpunkti sprengilans á þriðju jafnum stað og horisontal mistök þriggja stiganna skal ekki vera meiri en 15mm. Tengdu við þriggja stig 380V, 50HZ vinnuvernd (þriggja stigs fjórir vír), hlutlaus línu ætti að vera örugglega tengd. Eftir að athuga er rétt, lokaðu rafmagnsskráninn í rafkerfinu, ýta á hnappinn til að athuga

Hugsaðu um öryggismál

Áður en rafmagnið er sett inn í vélina, ætti að setja þrjá lækkavörn.

2, skellurinn á vélinni verður að vera jarðaður (PE línu), og jarðað er gott.

Áður en þú opnar rafmagnsskápinn til viðhald, verður að loka ytri rafmagnsnæði fyrst.

Þegar þú ert að vinna í úti, þarf að taka rigningargjarn og dustproof ráðstafanir. Það er stranglega bannað að rigning til vökva rafmagn eða rigning til að komast inn í tankanum.

5, fjarskipti ætti að vera tvö mánuði (þar eftir notkun) til að skipta um rafhlöðu.

Lubrication

1. rúllaðir af hverri hluta vélsins eru smurt með kalsíum fitu, hreinsað og skipt einu sinni á sex mánuði.

2. tengsl yfirborð milli framhjá og bak vertikal leiðbeinandi lest og rúlla er smurt með kalsíum fitu einu sinni í mánuði.

3, olíu tankurinn með 32# ~ 48# óþurrkaða þurrka olíu, olíu yfirborðið ætti ekki að vera á botni olíu glugga olíu yfirborðs lína 10mm neðan, hydraulic olíu líkan samkvæmt notkun umhverfisins, hreinsun á sex mánuðum, skipta einu sinni.

2 Rafrænt skipulagsröðun

Borð 2:

Mynd 5

Skema hydraulic kerfi
